众智平台时常有小伙伴询问如何计算系统的工作压力，以及工作压力的属性到底是什么,单从计算方式来讲，水暖专业规范的条文都很清楚，无需赘述。此次笔者就从稍微脱离工程的角度，以基础理论为分析工具，试图揭开工作压力背后的秘密。知识无极限，人人当怀有敬畏之心，笔者也受限于知识水平的不足，所表达之观点亦有对错偏颇，供诸君评点。本文篇幅较长，对理论不感冒的小伙伴，可以直接翻看最后的不同水暖系统工作压力计算图示。
问题一：什么是系统的工作压力？以及确定工作压力的作用为何？
  借用《消防给水及消火栓系统技术规范》GB50974-2014的如下条文：
  8.2.3 高压和临时高压消防给水系统的系统工作压力应根据系统在供水时，可能的最大运行压力确定，并应符合下列规定：…
  在其他水暖专业的众多规范中，都有提及工作压力的概念，但以上条文这个描述最易懂，意思就是，不论您设计的是什么样的管网系统，在这个系统运行时，管网内部所能产生的最大运行压力。那么从这个角度出发，其他的规范上列出的关于工作压力的条文要求就也能理解了。确定系统工作压力，是确定系统的管道，设备，阀件承压能力的依据，也就是这些东东的承压能力都必须在所设计系统的工作压力之上（各规范均有原文条文表述，不一一列举）。试想一下，若设计计算不正确，要求的设备承压能力不够的情况下，系统运行起来会不会导致部件漏水乃至爆管，产生设计失责的后果，所以对水暖设计者，确定工作压力是比较重要的计算基础。
  就从大范围上来说，这个定义依然适用于所有类型的管网，不论气体管网，液体管网，还是除尘净化。气体介质其自身的分子作用力不能忽视（即温差作用明显），而可以忽视重力作用产生的压强，工作压力的确定相对简单。液体介质是当做连续介质模型来研究（本科水平，研究生以上水平请自动忽略），重力作用产生的压强不可忽略，液体管网工作压力标准的确定略微复杂，故本文以下所述内容，主要对具有代表性的液体管网做描述。建立的基本概念是：管网为单相流，液体介质为连续介质模型，液体自身分子作用力忽略（即是由温度差异代来的体积膨胀或收缩在整体管网计算时忽略，例如供暖管网低温区与高温区自身密度差带来的压力作用忽略—供暖管网自循环系统不在本次表述范围之内。）虽然做这些模型假设会与实际管网状态有所偏差，但总体差距不大，却会大大简化管网压力计算的方式。

问题二：我们再深入一步，管网运行时，从流体力学上讲，究竟内部作用压力为何？
  我们从研究流动模型的三大公式之一，流体压强变化的伯努利方程（推导过程各种资料均有）开始分析，总结基本概念：全压=静压+动压。在流体力学中做一元流动表述时又称之为：总水头=测压管水头+速度水头（位置水头+压强水头概念融入测压管水头内），老一辈的管网的工程师，对管网的压力分布做精确分析时都会绘制水压图，其中主要绘制总水头线，测压管水头线。

  上图是教材上的图示。

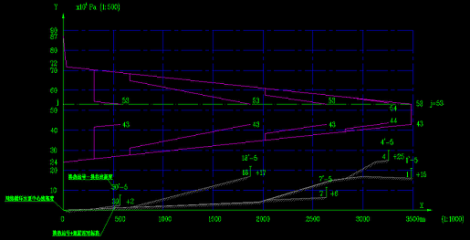

  这是工程上绘制的一段室外供热管网的水压图。
  在这个基本概念上，我们再来分析，各部分的属性。
  管网系统输入口的总压（总水头）：凡带有流体输送设备的管网，管网运行时总压都由设备提供；不带有流体输送设备或设备不运行时的管网，管网入口总压通常由位置水头提供。流体管网中，某点总压需根据测压管水头，流速水头反算，不能直接测量。（我们后续讨论的系统，均为总压由流体输送设备提供且设备运行时的情况。）
  动压（速度水头）：以断面流速V为初速的铅直上升射流所能达到的理论高度，水力学中称为速度水头（出自《流体力学》教材定义），动压（流速水头）作用方向与流线（欧拉法描述流体运动时反映流动方向的一系列人为画出的线条）平行，与流线垂直的方向流速水头为零（假设管网正常流动，水流线均平行于管网，弯头，变径及管道扰流等处的特殊情况作用力不计，毕竟管网正常流动时，绝大部分流线依然处于与管道壁平行状态，在这样的假设前提下，管道壁上，几乎没有动压作用）。动压计算公式V2/2g，可通过测量流速，间接计算获取，例如毕托管，孔板流量计，转子流量计等测流速的仪器。
  静压（测压管水头）：它的本质就是流体静压强，流体为连续介质，所以无论流动还是静止状态，自身由于位置水头（管网前后段高差）或输入压强（输入设备作用）的作用都会存在静压，水柱压强的概念在初中物理就有学过，流体中的静压存在于介质的各向空间，形象举例就是一个盒子装满了水，盒子的各个外壁都会受到静压的作用。所以，关键来了，作用在管网管壁，设备内壁，阀门内部的主要作用压力就是这个静压。也就是计算工作压力的本质，就是确定管网在运行时所能达到的最大静压（测压管水头）。静压可测量，通过压力测量仪器，压力表可获得管网某一点的静压（所有的能直接安装在管壁测量压力的仪器，所测均为静压即测压管水头）。
